BA型離心泵-配件
發布日期：2018-01-06 14:05:29
配件售后服務承諾：我公司所有配件均為原裝配件，安裝尺寸與老"上海水泵廠“通用、通配，如出現安裝尺寸及質量問題我公司將無條件退換貨，所有設備服務終身！
拆卸程序
(1)?測量聯軸器的對中情況，找出對輪的標志。
(2)拆下山西自吸泵地腳螺釘?shù)穆菝保瑢⒈醚刂S向移出(對彈性柱銷聯軸器或爪形聯軸器)。
(3)用拉器將系的聯軸器拉下。
(4)松泵蓋螺栓，卸下泵蓋。
(5)用專用工具擰下葉輪鎖緊螺帽(沿葉輪旋轉方向)，拆下葉輪。
(6)松開填料壓蓋，卸下蝸殼泵體。
(7)取出填料壓蓋，用鉤子取出填料。
(8)對于BA甲型泵，擰下聯軸器螺帽，拆下聯軸器，然后擰下托架螺絲。取下聯軸器方向的托架蓋后，從泵體方 向取出泵軸，再沿軸向敲擊軸承擋圈，從聯軸器端卸下軸承、擋圈和軸承壓蓋。
(9)對于BA型泵，可以在卸下軸承托架蓋后，把泵軸連同球軸承向聯軸器方向拉出來，再拆下聯軸器，也可以先 拆聯軸器之后再取出泵軸。最后用專用工具拆下軸承、定位套。

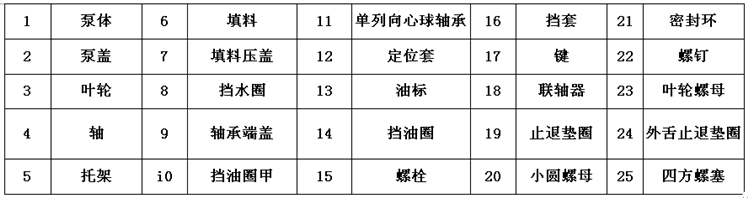

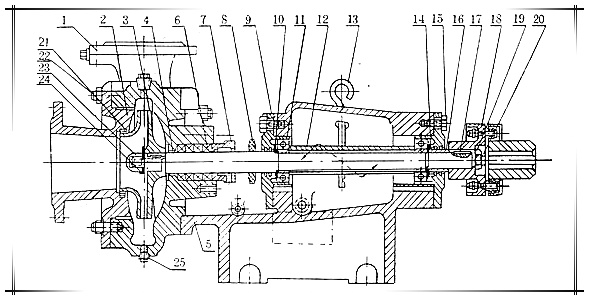

結構圖
